长博科技●PCB抄板
因为专注·所以专业
长博PCB抄板实验室是公司顺应反向研发技术发展趋势，依托自身强大的PCB抄板方向技术研发团队和雄厚的整体实力建立的5大实验室之一。
01 产品交期
PCB打样10*10CM以内:
- 铝基板
-
正常交期：3~4天
提供加急：可12、24、48小时加急
- 六层板
-
正常交期：5天
提供加急：可24、48、72小时加急
- 四层板
-
正常交期：3~4天
提供加急：可24、48小时加急
- 单双面板
-
正常交期：1~2天
提供加急：可12小时加急，24小时出货不收加急费
02 产品价格
PCB打样10*10CM以内特价板:
- 单/双面板
-
双面板30元/5片
- 四层板
-
四层板200元/10片
- 六层板
-
六层板800元/10片

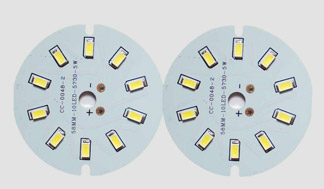

- 铝基板
-
铝基板100元/10片
可做双面铝基板
03 品质保障
精选板材，来料管控，照章生产，层层把关，实现产品可追溯。ISO，UL等认证，确保产品品质。
| 文件检验 | 审核,工程双层把关，确保文件正确无误； |
| 材料检验 | 只与品牌企业合作； |
| 生产检验 | 每一道工序扫码负责，确定责任，实现可究可查。 |
04 行业新标准
- 1高精度激光文字打印。保证文字清晰度和精准度
- 2阻焊采用LED平行曝光机曝光
- 3高速螺杆飞针机测试，保障板子的良率
- 4AOI光学扫描，保障线路的直通率（防止开路、短路、线幼）
- 5蚀刻后做切片分析，保障孔铜厚度及面铜厚度
- 6沉铜后做背光测试，保障孔铜的附着力
- 770分钟的图电时间，保证孔铜厚度18-22um,面铜厚度大于35um
05 我们的优势
- 提供PCB Layout ，PCB制板，SMT贴片，元器件代购，钢网制作。
- 全国最大的PCBA打样/小批量生产海外网络平台。
- 全国首批PCB打样/小批量的生产厂家。
- 为全球研发创新企业提供PCBA打样/小批量生产。
06 媒体报道
深圳长博科技提供的全球PCBA一站式服务解决电子工程行业痛点，反响良好被众多媒体报道，新浪、网易、腾讯、凤凰、搜狐等大型主流平台对长博科技作过深度报导，与非网、中国电子网、电子产品世界、PCB世界、电子工程世界、慧聪网等行业知名电子工程类网站相继以大幅版面报道长博科技。
 |
|
 长博科技——中国PCB快速制造... |
 全国首家三防漆喷涂打样工厂捷... |
 央视匠心栏目组莅临长博科技PC... |
 美的集团领导莅临长博科技PCB厂... |
 敬匠人，承匠心，制匠品——.... |
 以匠心制初心：央视匠心栏目组... |
 降50% 长博科技引发行业市场“... |
 长博科技PCB新添镀铜生产线生产... |
07 生产工艺
| 项目 | 加工能力 | 工艺详解 |
|---|---|---|
| 层数 | 1-10层 | 长博科技可生产1-10层的通孔板 |
| 最大尺寸 | 500x1100mm | 常规版尺寸为550x420mm，超过该尺寸为超长板 |
| 板厚范围 | 0.4—2.4mm | 长博科技目前生产板厚：0.4/0.6/0.8/1.0/1.2/1.6/2.0/2.4mm |
| 成品外层铜厚 | 1OZ/2OZ/3OZ | 成品电路板外层线路铜箔的厚度，1OZ＝35um，2OZ=70um， 3OZ=105um |
| 最小间隙 | 4mil（0.1mm） | 目前可接4mil线宽，线宽尽可能大于6mil，小于6mil的价格会稍贵一些 |
| 钻孔孔径 | 0.2--6.3mm | 0.2mm是钻孔的最小孔径，6.3mm是钻孔的最大孔径，铝基板最小孔为0.8mm，铝基板槽孔最小孔为1.2mm |
| 孔径公差 | ±0.08mm | 钻孔的公差为±0.08mm， 例如设计为0.6mm的孔，实物板的成品孔径在0.52--0.68mm是合格允许的 |
| 走线与外形间距 | ≥0.3mm（12mil） | 锣板出货，线路层走线距板子外形线的距离不小于0.3mm；V割拼板出货，走线距V割中心线距离不能小于0.4mm |
| 半孔工艺最小半孔孔径 | 0.6mm | 半孔工艺是一种特殊工艺最小孔径不得小于0.6mm |
