资深PCB设计工程师,
80款以上精密板设计经验
10年以上设计能力
费用低 | 速度快 | 质量优 | 服务好
![](/zhikong/Upload/4293/457c4d7bfb2d95113d983221c8.jpg)
![](/zhikong/Upload/4293/a9302a0f29fcc79bec5a69b508.png)
50PIN以内
100PIN以内
![](/zhikong/Upload/4293/0356c9be4e1ead4f6c50f21f5b.png)
100PIN以内 24小时
500PIN以内 48小时
![](/zhikong/Upload/4293/d7494e7b6ed887be6888a71a20.png)
资深PCB设计工程师
人均从业10年
保证PCB的设计质量
![](/zhikong/Upload/4293/e460aeb0373c65e7e6921a7609.png)
几十人的服务团队
一对一的服务模式
7*24小时的全天候服务
客户只需提供基本的原理图和规格资料,从PCB设计到制板贴片,我们提供一站式解决方案。加快您的产品研发,推动新产品快速上市,充 分把握市场机遇赢得更大经济效益。专业的PCB设计理念,优秀的PCB LAYOUT团队,严格的设计流程向客户提供高效优质的服务。
设计服务
DESIGN SERVICES
我们的优势
![](/zhikong/Upload/4293/fde286f796e9c84a0c66a506a6.png)
![](/zhikong/Upload/4293/a8bfb2ae37f842bdb329d1451b.png)
合作客户超过800家,
一对一精准服务
一对一精准服务
![](/zhikong/Upload/4293/56a421b17d227ea69a5053064e.png)
提供多人并行7*24小时的服务,
最快可一天交货
最快可一天交货
![](/zhikong/Upload/4293/78817ddaf596909b5e7fdcfdfd.png)
封装工程师、Layout工程师、EMI工程师、
EMC工程师,专业的基石
EMC工程师,专业的基石
PCB设计软件
![](/zhikong/Upload/4293/9d606dbfd7dd4a94bfda3fcdd4.png)
![](/zhikong/Upload/4293/bcf784518feced59d6db05a354.png)
![](/zhikong/Upload/4293/ececf51f15440ef709edc17e35.png)
![](/zhikong/Upload/4293/fa59ede12b08484012201afe9e.png)
![](/zhikong/Upload/4293/e40ffaf36dabf9602720ae06d7.png)
PCB设计能力
最高层数
40层
最小线宽
2mil (HDI)
最多PIN数
60000
最小线距
2mil (HDI)
最小BGA间距
0.20mm
最大BGA-PIN数
2500
最高速讯号
12G(差分讯号)
最高价HDI
任意层互聊(ELIC)
设计流程
DESIGN PROCESS
-
计价
发布 -
-
审核
报价 -
-
支付
确认 -
-
开始
设计 -
-
多次
确认 -
-
完成
上传 -
-
客户
下载 -
-
反馈
审核
![](/zhikong/Upload/4293/74d6bd479204e7bbf80a462be0.png)
客户需提供资料
原理图(DSN或powerlogic)、网表、封装、结构图(DXF)、需新建库的器件资料、设计要求等
![](/zhikong/Upload/4293/9c5fe1868029243e5bb65a2c09.png)
布局、布线评审
依据设计规范、设计指导书、客户设计要求以及相关CHECKLIST进行。项目启动后,我方工程师进行原理图DRC检查 ,结构核对等电气设计要求,有问题第一时间反馈EQ记录给客户。
![](/zhikong/Upload/4293/62896effd666575481e8a1b58a.png)
客户布局确认
提供布局档案、结构档案供客户进行布局审查;客户确认布局合理性、层叠方案、阻抗方案、结构、封装,并确认布线参数
![](/zhikong/Upload/4293/a25e4ad7a7fbf549005f77fdc7.png)

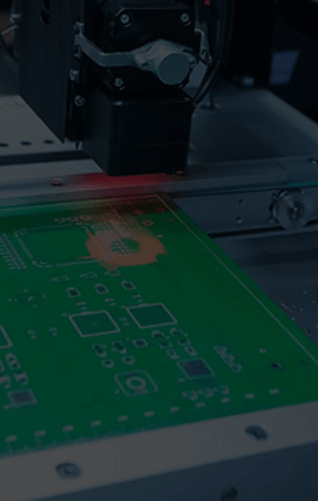

设计资料输出
PCB源文件、Gerber档案、装配档案、钢网档案、结构档案等。PCB Layout设计完成后,我方工程师进行互检,包括DFM检查,QA检查,EMC检查,客户确认OK后,出Gerber等生产文件
设计周期
DESIGN CYCLE
单板PIN数 | 设计交期(工作日) |
---|---|
1000以内 | 3-5天 |
2000-3000 | 5-7天 |
4000-5000 | 8-12天 |
6000-7000 | 12-15天 |
8000-9000 | 15-18天 |
10000-13000 | 18-20天 |
14000-15000 | 20-22天 |
16000-20000 | 22-30天 |
现在开通,立享长博科技
PCB Layout设计体验
PCB Layout设计体验
产品展示
PRODUCT SHOW
我们的服务
- 免责条款
-
1.因资料不全或者未能及时提供到位造成时间延误我司不承担责任
2.因提供的资料错误客户最终造成损失的我司不承担责任
3.设计最终资料因客户检查确认不到位造成损失的我司不承担责任
4.因客户确认不及时,我司有权将项目交期顺延
- 售后服务
-
1.在我司layout设计的项目后期需要改板,1天以内的工作量免费改
2.随时配合工程EQ等相关技术问题处理
3.配合硬件调试
