长博科技告诉你,这几点决定了抄板pcb的质量!

2021
05/24

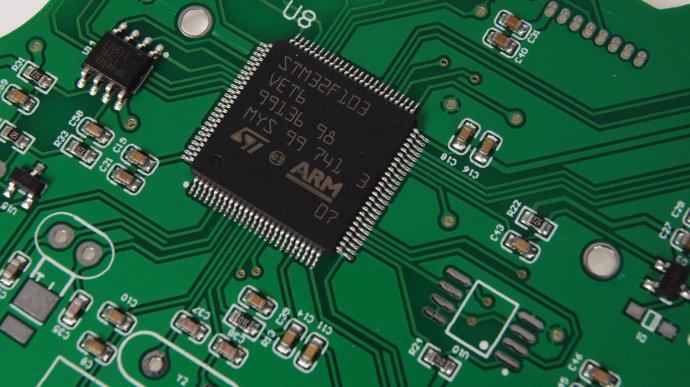

  在抄板pcb、pcb板和pcb设计中,印刷导线的宽度、线间距、回电路的边框以及元器件的布局这几个因素都会影响到电路板的质量和性能。

   1、抄板pcb的线间距

   当为1.5MM(约为60MIL)的抄板pcb时,线间绝缘电阻大于20M欧,线间大耐压可达300V, 当线间距为1MM(40MIL)时,线间大耐压为200V,因此,在中低压(线间电压不大于200V)的电路板上,线间距取1.0--1。5MM (40--60MIL)在低压电路,如数字电路系统中,不必考虑击穿电压,只要生产工艺允许,pcb板可以很小。

   2、印刷导线宽度选择依据

   抄板pcb的线宽太小,刚印刷导线电阻大,线上的电压降也就大,影响电路的性能,线宽太宽,则布线密度不高,板面积增加,除了增加成本外,也不利于pcb板小型化。

   3、画电路边框

   抄板pcb的边框线与元件引脚焊盘短距离不能小于2MM,(一般取5MM较合理)否则pcb板会下料困难。

   4、元件布局一般原则

   在pcb板设计中,如果电路系统同时存在数字电路和模拟电路。以及大电流电路,则需要分开布局,使各系统之间藕合达到小在同一类型电路中,按信号流向及功能,分块,分区放置元件。

   5、元件放置方向

   pcb板元件只能沿水平和垂直两个方向排列。否则不得于插件在抄板pcb间。

   以上就是决定了抄板pcb的质量的几点内容,希望能够帮助各位。
