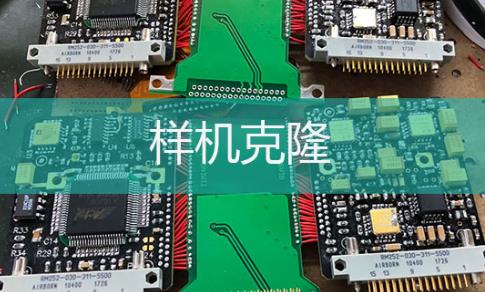

抄板也叫克隆或仿制，是对设计出来的PCB板进行反向技术研究；全新的定义：从狭义上来说，抄板仅指对电子产品电路板PCB文件的提取还原和利用文件进行电路板克隆的过程；从广义上来说，抄板不仅包括对电路板文件提取、电路板克隆、电路板仿制等技术过程。
长博科技分享抄板pcb的实现过程：
1.拿到一块pcb，在纸上记录好所有元器件的型号，参数，以及位置，尤其是二极管，三级管的方向，IC缺口的方向。
2.拆掉所有器件，并且将PAD孔里的锡去掉。用酒精将PCB清洗干净，然后放入扫描仪内，扫描仪扫描的时候需要稍调高一些扫描的像素，以便得到较清晰的图像。再用水纱纸将顶层和底层轻微打磨，打磨到铜膜发亮，放入扫描仪，启动PHOTOSHOP，用彩色方式将两层分别扫入。
3.调整画布的对比度，明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，然后将次图转为黑白色，检查抄板pcb的线条是否清晰，如果不清晰，则重复本步骤。
4.将两个BMP格式的文件分别转为PROTEL格式文件，在PROTEL中调入两层，如过两层的PAD和ⅥA的位置基本重合，表明前几个步骤做的很好，如果有偏差，则重复第三步。
5.将TOP层的BMP转化为TOP.PCB，注意要转化到SILK层，就是黄色的那层，然后在TOP层描线就是了，并且将图纸放置器件。画完后将SILK层删掉，不断重复直到绘制好pcb所有的层。
6.在PROTEL中将TOP.PCB和BOT.PCB调入，合为一个图就OK了。
7.用激光打印机将TOP LAYER，BOTTOM LAYER分别打印到透明胶片上（1：1的比例），把胶片放到那块抄板pcb上，比较一下是否有误，如果没错，你就大功告成了。
一块和原板一样的抄板pcb就诞生了，但是这只是完成了一半。还要进行测试，测试抄板的电子技术性能是不是和原板一样。如果一样那真的是完成了。
